ACT-220AⅡ
小型・卓上型・低価格
Φ4インチウェハ対応
丸基板ならMAXφ100mm、四角基板ならMAX□70mmまで対応
スピンコーター ACT-220AⅡ(~φ100)
スピンコーター標準機
(スピンコート機)
ACT-220AⅡ
特徴
  • ・高性能かつ低価格で研究・実験用に最適
  • ・インターロックセンサー付き安全カバーが標準搭載
  • ・安全カバーには滴下用穴(スライドフタ付)があり回転中も滴下が可能
  • ・多段式で10ステップ・100パターンプログラムメモリ搭載
  • ・さまざまな溶液を用いた開発や評価に対応
用途
半導体、太陽電池、モバイル、光学レンズ、メガネレンズ、ナノテク・バイオ、住宅機材、最先端医療関連、液晶などのディスプレイ、コーティングや薄膜を得る実験・研究・生産
主な導入先
小規模な研究室~大手企業・大学、官公庁
カタログ
製品カタログについては下記よりご覧下さい。
デモ機・サンプルテスト
無償でデモ機の貸し出しやサンプルテストを承っております。
ご依頼は下記よりお問い合わせ下さい。

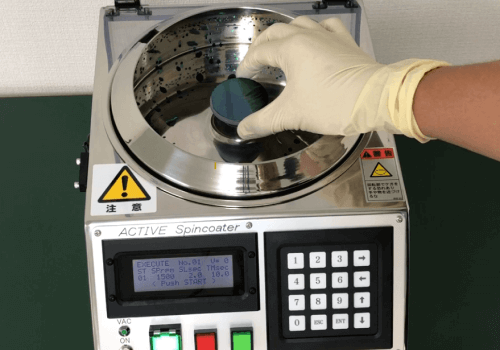

製品動画
※ 動画の装置は特注仕様で安全カバー中央の穴とフタが無いですが、標準機にはついております。

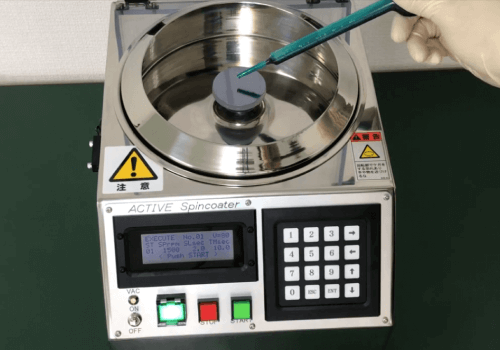

小窓があることで、回転中に安全カバーを開けなくとも手動でスピンコート液の滴下が可能です。
メリット

アクティブの人気機種<卓上型スピンコーターACT-220AⅡ>は弊社のスピンコーター標準機の中で最も小型のスピンコーターです。約18kgと女性でも持てる程度の重さで持ち運びができるため、場所を選ばずご使用いただけます。

低価格ながら10ステップ100パターンのプログラムで求める条件をだしやすいのも特徴です。

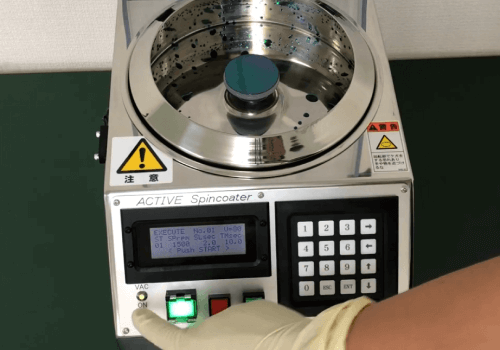

インターロックセンサー付きで基板への真空吸着圧力を感知しないと回転せず、回転中も安全カバーが開くと自動で回転停止、と安全面にも配慮しています。

操作パネルがシンプルで簡単です。納品後すぐにご利用いただけます。わかりやすいマニュアルもお付けします。

スピンコートしたい基板がΦ100㎜または□70㎜以下であればおすすめのタイプです。

仕様
基板サイズ
Φ5~Φ100mm(Max.Φ4インチ、□70㎜)基板対応
ワーク(基板)の重量
200g以下(ご相談ください)
カップ内径
Φ220mm
外形寸法
W250×D330×H扉閉272(扉開500)mm
電源
1Φ 100V-10A(ACサーボモーター200W)50 / 60Hz
回転制御速度 / 回転精度
0~7000rpm/±1rpm以下(負荷時)
基板吸着圧力
-70 ~ -80kPa
真空ポンプ排気量 12L/min以上
(装置側 外径Φ6チューブワンタッチ接続)
プログラムステップ数・パターン数
10ステップ・100パターン(プログラムメモリ機能標準)
20ステップ・50パターンに変更可能(ご注文時にご指定ください)
50ステップ・20パターンに変更可能(ご注文時にご指定ください)
表示画面
液晶表示(表示20文字4行)
レシピNo.、回転数、時間、吸着圧力表示
制御方法
マイコン制御(テンキー入力でプログラム簡単)
本体外装カバー・カップ材質
SUS304 電解研磨(オプションにてテフロンコーティング可)
安全対策
インターロックセンサー付き安全カバー(回転中カバー開で自動回転停止)
基板吸着圧力のインターロック機能付き(未吸着時は回転しない)
重量
約18kg
受注後の標準納期
約25日間(都度ご確認ください)
価格表
製品価格
本体価格
小型・卓上型・低価格機種
¥700,000
梱包・運賃費
国内一律 / 軒先渡し
¥10,000
オプション価格
基板サイズにより、打ち合わせ後製作
材質選択:POM、PCTFE、PTFE、PEEK、アルミ
※アルミはテフロンコーティング選択可
別途御見積
¥65,000~仕様による
真空ポンプ
(基板吸着用)
・小型ダイアフラム式ドライ真空ポンプ12S 接続口改造
・排気速度(L/min):12/14(50/60Hz)
・真空チューブ Φ6×3m 透明ウレタン製
¥40,000
レシピスタート ~ 終了までの間、安全カバーがロックされて開けることができない
¥145,000
カップ&インナーカップ 接液部のテフロンコーティング
¥50,000
他社との比較
アクティブ
他社
サポート
製造・販売・コンサルまでアクティブ内で一貫サポート
納品後のサポートもメーカーであるアクティブが直接行うのでスムーズで安心
製造・営業・販売・コンサルがそれぞれ別会社や別部署になっているケースがある
使いやすさ
プログラムの組みやすさ、シンプルで見やすい液晶画面、発熱対策・膜圧の均一化(ムラを無くすノウハウ)など
長年の経験と実績で、お客様ごとのニーズに合わせた使いやすさとコストバランスを追求
既製品だと思う仕様にできず、結果的に使いにくさが出ることがある
価格
特注機は同じ仕様であれば他社より安く提供できる場合が多いものの、 シンプルながらも使いやすさを目指した標準機は差別化できるほど安くはない
価格のみを重視して探すなら、アクティブより安い機種はある
スピード
見積もり:2週間以内
納期:1~2ヶ月
※特注機の場合、要望や仕様により上記よりも時間がかかります。
※コロナ禍と半導体盛況の影響により、納期に遅れが出る可能性がございます。
定形の試料台・プログラムを扱う場合は早いこともある
製造・営業・販売が一社で完結していないケースでは時間がかかる
Q&A
  • スピンコーター標準機に求める性能がないのですが?
  • 特注対応もしておりますので一度ご相談ください。

    例えば、自動滴下やエッジリンス、バックリンス、クリーンユニット、排気をとる機能、廃液の回収機能など、 お客様のご希望の仕様に合わせたスピンコーターを製作できます。
  • 購入した商品の不具合や故障には対応してもらえますか?
  • ご対応致します。

    スピンコーター本体の背面に記載しております機種名(MODEL)とシリアル番号(S/No)、 症状をご連絡頂ければ担当者がサポートします。
  • 購入前にアクティブスピンコーターを試したいのですが?
  • 卓上型標準機においては、デモ機として2週間無料レンタルをしております。
    またスピンコートのサンプルテストも行っております。
    ※ご返送時の送料はご負担願います。
    ※試料台は弊社所持の試料台であれば無償ですが、新規製作の場合は有償となります。
  • 思うような成膜ができません。アドバイスはもらえますか?
  • ご対応致します。

    膜厚が均一化されず塗布ムラがある、実験テーマが変わった、基板・薬液を変えたら上手くいかない、などお困りの状況をお知らせいただけましたら、知りうる情報をご提供いたします。
    当社との取引が無い場合でも無料で膜厚相談を承っております。
